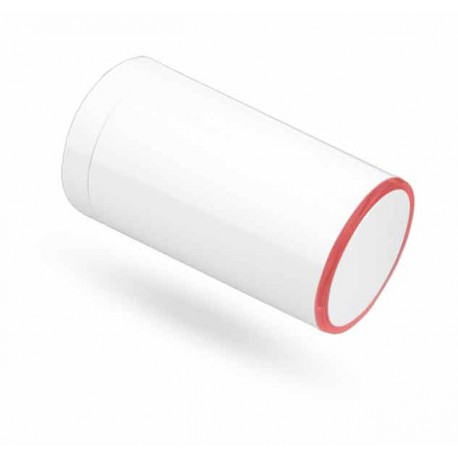

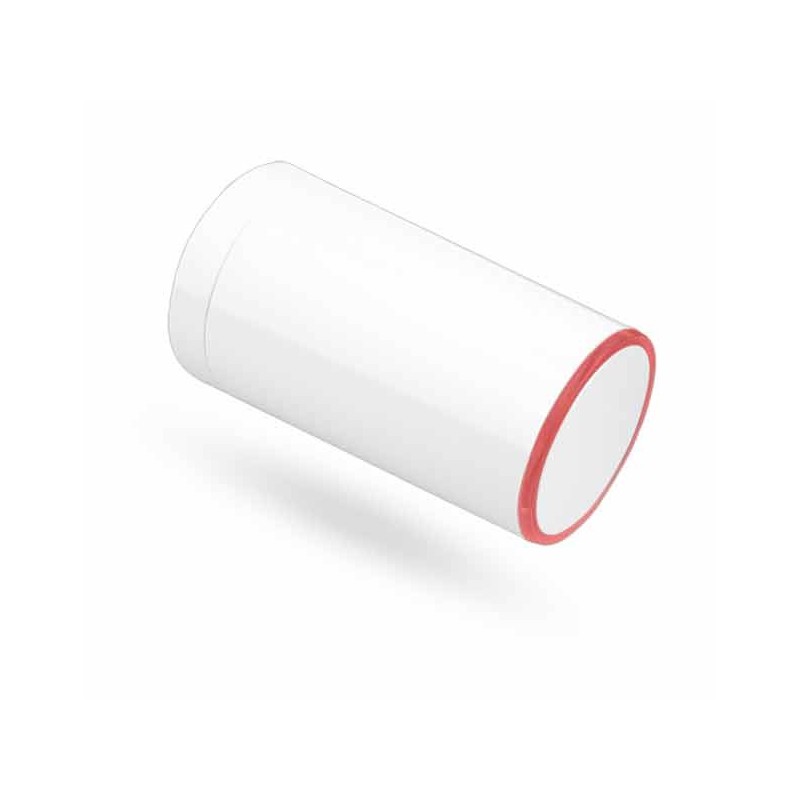

Funk- Stellantrieb JB-150N-HEAD

JB-150N-HEAD ist ein drahtloser Stellantrieb zur Steuerung von Wasser‑geführten Heizkörperventilen und Fußbodenheizungen im JABLOTRON 100 System. Der Stellantrieb wird einem programmierbaren Ausgang der Zentrale zugewiesen und mit einem JA‑1x0TP Thermostat gekoppelt, um einfache Bereichssteuerung zu ermöglichen.

In Kombination mit einem Thermostat bietet das System automatisches Umschalten auf Spartemperatur, Wochenprogramme, manuelle Einstellung, Erhalt einer Minimaltemperatur sowie Heizungsunterdrückung bei offenem Fenster. Zudem sind Meldefunktionen für Überhitzung oder Frostgefahr vorhanden.

Wählen Sie vor der Montage den passenden Adapter für das Heizungsventil. Serienmäßig enthält das Gerät den Adapter VA 50 (M30 × 1,5); alternativ sind die Adapter JB‑VA16, JB‑VA26, JB‑VA78 und JB‑VA80 erhältlich.

Im Gebäude können bis zu 48 unabhängige Stellantriebe installiert werden, unabhängig von einzelnen Thermostateinstellungen. Der JB‑150N‑HEAD ist ein bidirektionales Funkgerät, das dem Status des gewählten programmierbaren Ausgangs der Zentrale folgt.

Wesentliche technische Daten

• Stromversorgung: 3 × AA Alkalinebatterien (LR6) 1,5 V (Batterien nicht enthalten).
• Typische Batterielebensdauer: ca. 2 Heizsaisons (10 Zyklen/Tag).
• Stromaufnahme (nom./max.): 0,025 / 550 mA.
• Frequenzbereich: 868,1 MHz, JABLOTRON‑Protokoll; maximale HF‑Leistung (ERP) 2,5 mW.
• Reichweite: ca. 300 m im Freifeld.
• Schutzart: IP40. Schaltwerte: T60.

Hinweis: Prüfen Sie vor der Installation die Ventilkompatibilität und wählen Sie den geeigneten Adapter. Befolgen Sie die Montage‑ und Inbetriebnahmeanweisungen des Herstellers.
