Napajanje DR-100-24 - DIN šina

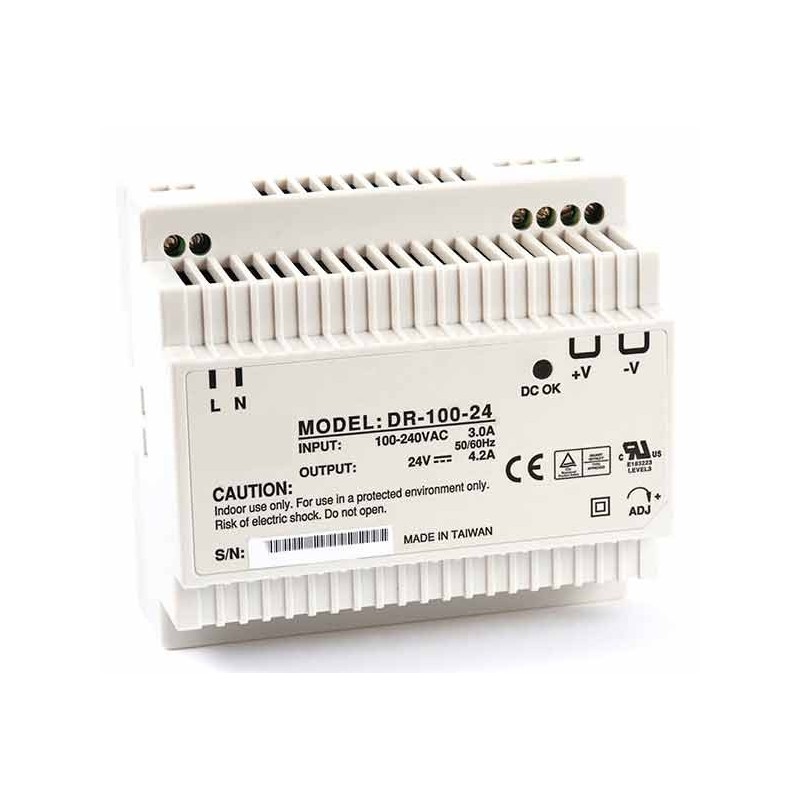

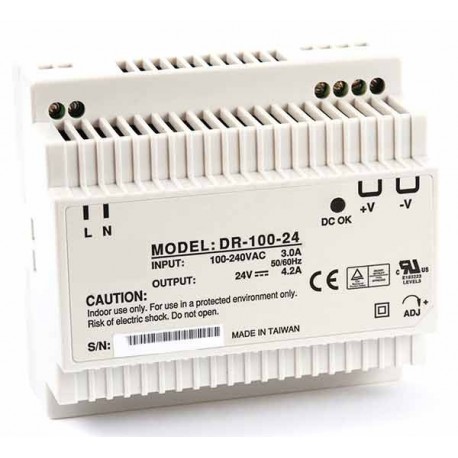

Mean Well DR-100-24 je industrijsko DIN-šinsko (TS-35) AC/DC napajanje s jednom izlaznom granom namijenjeno pouzdanom napajanju 24V opreme. Model daje nazivne 24V DC pri 4.2A (ukupna izlazna snaga 100.8W) i omogućuje podešavanje izlaznog napona u rasponu 24–29V.

Ulazni raspon je širok: 88–264VAC pri 47–63Hz, a rad je moguć i na 124–370VDC ako je primijenjeno. Tipična učinkovitost za model DR-100-24 iznosi ~89%, a potrošnja pri naponu bez opterećenja je manja od 1W. Tipične vrijednosti vremena uspostave i vremena zadržavanja (hold-up) omogućuju stabilan rad u industrijskim okruženjima.

Ugrađene zaštite obuhvaćaju kratki spoj, preopterećenje (konstantno ograničenje struje s automatskim oporavkom), prenapon (isključivanje izlaza, oporavak ponovnim uključenjem) i zaštitu od pregrijavanja. Specifikacije šuma i ripple napona su u skladu s industrijskim normama (maks. 150 mVp-p za 24V model).

Mehanički, uređaj se montira na standardnu DIN šinu TS-35 (7.5 ili 15 mm) i hlađen je slobodnom konvekcijom — bez ventilatora. Dimenzije su kompaktnog profila (100 × 93 × 56 mm), masa je približno 0.35 kg, a radna temperatura specificirana je od -20 °C do +60 °C (vidi derating za više temperatura).

DR-100 serija zadovoljava niz EMC i sigurnosnih zahtjeva za industrijsku razinu te ima LED indikator rada za brzu provjeru napajanja. Zbog stabilnih zaštita i širokog ulaznog raspona, pogodna je za industrijsku automatizaciju, kontrolne ormariće i opremu koja zahtijeva pouzdano 24V napajanje.

Ključne specifikacije

• Model: DR-100-24
• Izlaz: 24 V DC, 4.2 A (100.8 W)
• Izlazni raspon podešavanja: 24–29 V
• Ulaz: 88–264 VAC / 124–370 VDC, 47–63 Hz
• Zaštite: kratki spoj, preopterećenje, prenapon, pregrijavanje
• Hlađenje: slobodna konvekcija, LED indikator
• Dimenzije: 100 × 93 × 56 mm; masa: ~0.35 kg
