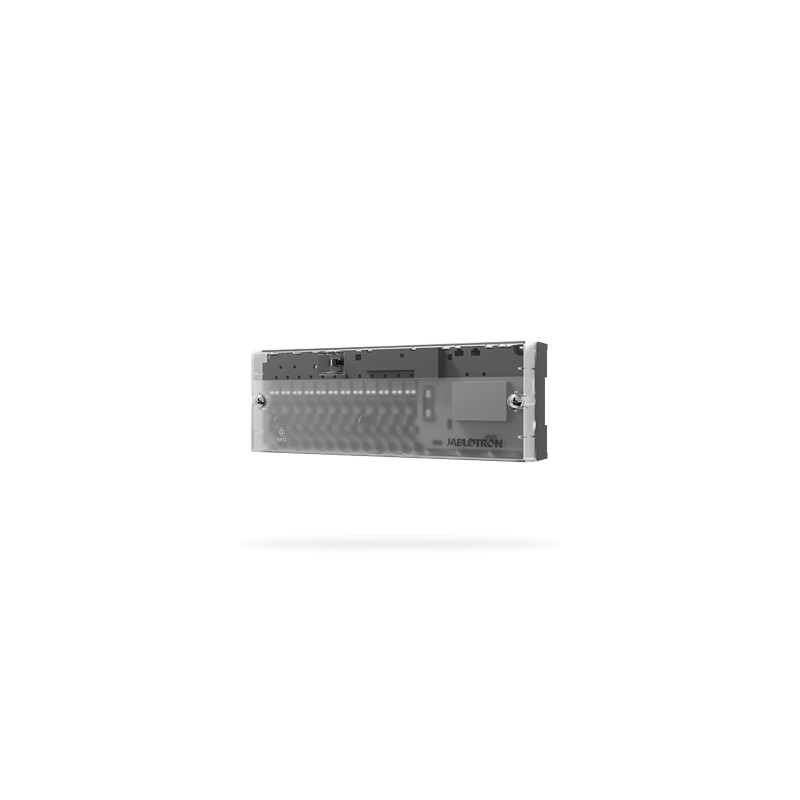

JAB Modul za upravljanje pogonima podnog grijanja JB-128N

JB-128N je modul za upravljanje glavicama podnog grijanja namijenjen integraciji u JABLOTRON JA‑100+ sustav. Omogućuje neovisno prebacivanje do 12 termoelektričnih glavica (230 V AC) te dodatne izlaze za cirkulacijsko crpilo i izvor topline, a komunikija se sa sustavom putem JA‑100 busa.

Instalacija je prilagođena ugradnji izravno u razdjelnike – baza ima otvor za pričvršćivanje kabel vezicama, alternativno se može montirati na DIN-rail ili zid. Modul sadrži svjetlosne indikatore stanja, tipku za učenje i prekidač za ručni rad (sve izlaze otvorene) za potrebe sušenja ili servisiranja.

Zaštitne i sigurnosne funkcije uključuju automatsku zaštitu protiv smrzavanja (tjedno aktiviranje neaktivnih petlji), ponašanje pri gubitku komunikacije (aktivacija izlaza prema konfiguraciji) te pretemperature koja isključuje izlaze nakon zadanog vremena. Izlazi su napajani preko sigurnosnog termostata (NC THERM) — taj kontakt mora biti ispravno povezan za normalan rad ili kratko spojen izoliranim vodičem ako nije instaliran.

Ključne tehničke informacije

• Broj izlaza: 12 termičkih glavica (O1–O12)
• Napon napajanja modula: 230 V AC, 50 Hz
• Veza sa sustavom: JA‑100 bus (12 V DC, rozsah 8–15 V)
• Glavice: 230 V AC, max. snaga 2 W; maksimalna struja do 300 mA (nakon 200 ms)
• Max. naponski dovod modula: potrošnja max. 2.3 W (idle 0.8 W); maksimalna struja napajanja 1.8 A
• Preporučena zaštita osiguračem: 4 A tip B
• Dimenzije: 245 × 90 × 50 mm; zaštita: IP20; radna temperatura: 5 °C do +45 °C

U radu se modul uči u F-Link programu ili pritiskom tipke na modulu; moguće je mapirati PG izlaze kontrolne ploče na pojedinačne O izlaze modula. Montažu i električnu instalaciju smije izvesti ovlašteni instalater s odgovarajućim certifikatom; prisutne su i upute za spajanje busa, sigurnosnog termostata i 230 V napajanja u priručniku.

Namjena: brza i uredna integracija JABLOTRON sustava i vodnog podnog grijanja za upravljanje zonama grijanja, zaštitu od smrzavanja i automatizirano upravljanje pumpom/izvorom topline.
