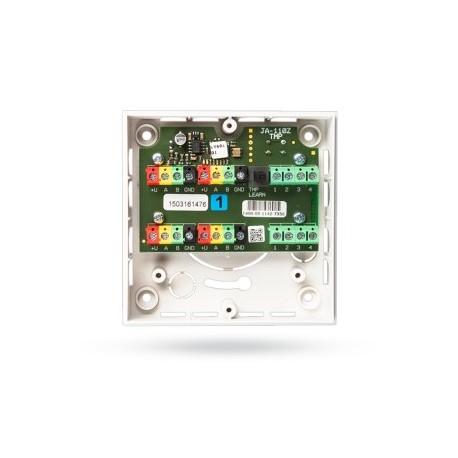

Adressierbarer Bus-Verteiler JA-110Z

JA-110Z ist ein adressierbares Modul zum Aufteilen der BUS-Leitung des JABLOTRON 100+ Systems. Es erlaubt das Verbinden und Überbrücken unabhängiger BUS-Stränge und erleichtert die Verkabelung an Stellen mit mehreren Leitungszügen. Das Modul wird für die Montage in der JA-190PL-Dose geliefert.

Das Gerät ist durch ein Paar Sabotagekontakte gegen unbefugtes Öffnen geschützt. Auf der Leiterplatte befinden sich zwei Sets mit je vier Klemmen (2 × 4), die parallel geschaltet sind, um das Verbinden von BUS-Leitungen zu vereinfachen.

Zweck und Installation

Das Modul ist adressierbar und belegt eine Position im System. Die Installation und das Anlernen (Enrolment) sollten von einem geschulten, zertifizierten Techniker durchgeführt werden, damit Sabotageüberwachung und BUS-Überwachung korrekt funktionieren.

Wesentliche Merkmale

• Adressierbares Bus-Verteilermodul für JABLOTRON 100+
• 2 × 4 parallelgeschaltete Klemmen zur Verzweigung
• Zwei Sabotagekontakte
• Geliefert in der Montagedose JA-190PL
• Belegt eine Systemadresse

Technische Daten: Versorgung vom Bedienfeld-BUS 12 V (9 … 15 V); Ruhestrom 5 mA (Strom für Kabelwahl 5 mA + angeschlossene Melder); Abmessungen 76 × 54 × 30 mm; Betriebstemperatur -10 °C bis +40 °C; Klassifizierung nach EN 50131-1, EN 50131-3 Grad II; entspricht EN 50130-4, EN 55022.

Beschreibung basiert auf der offiziellen Produktdokumentation und ist für professionelle Installationen im Rahmen der JABLOTRON 100+ Plattform vorgesehen.
