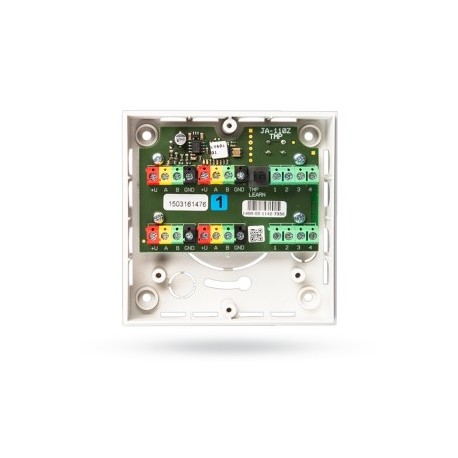

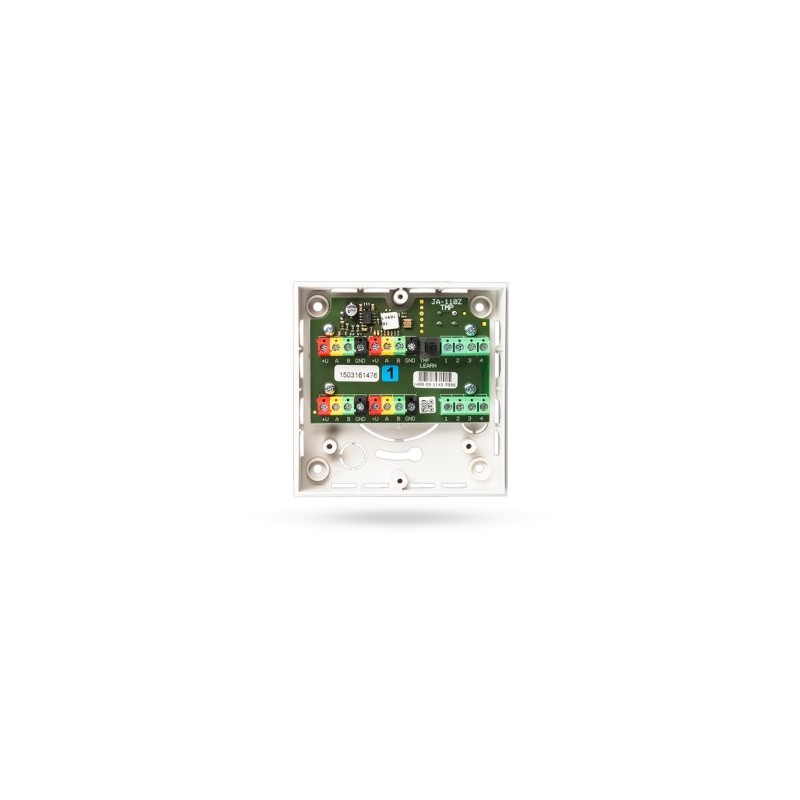

Busklemmenmodul A-110Z-A

Übersicht: Der JA-110Z-A dient zum Aufteilen und Verbinden von BUS-Leitungen des JABLOTRON 100+-Systems. Das Modul ist mit einem Paar Sabotagekontakte geschützt und bietet zusätzliche Klemmen zur Anbindung herkömmlicher verkabelter Zonen.

Installation und Anmeldung: Das Gerät wird für die Montage in das Gehäuse JA-190PL geliefert. Zur Aktivierung der Sabotageüberwachung und der BUS-Spannungsüberwachung muss das Modul im System über die F-Link-Software angemeldet (enrolled) oder der Produktionscode eingegeben werden; ohne Anmeldung arbeitet es nur als passiver Verteiler.

BUS-Verhalten und Isolierung: Die BUS-Klemmen sind parallel geschaltet; es gibt keine definierte Ein- oder Ausgänge. Führt eine Leitung ins Freie, ist auf dieser Leitung ein JA-110T-Isolator einzusetzen, um Manipulationen lokal abzusichern, ohne den restlichen BUS zu beeinflussen.

Technische Daten:

• Stromversorgung vom Steuerungs-BUS: 12 V (9…15 V)
• Stromaufnahme (Standby): 5 mA (zzgl. angeschlossener Melder)
• Abmessungen: 76 x 54 x 30 mm
• Klassifizierung: EN 50131-1, EN 50131-3 Grade II
• Betriebstemperatur: -10 °C bis +40 °C
• Konformität: EN 50130-4, EN 55022

Hinweis: Montage und Anschluss dürfen nur durch einen autorisierten, zertifizierten Techniker erfolgen. Das Modul belegt eine Geräteposition im JABLOTRON 100+ System.
