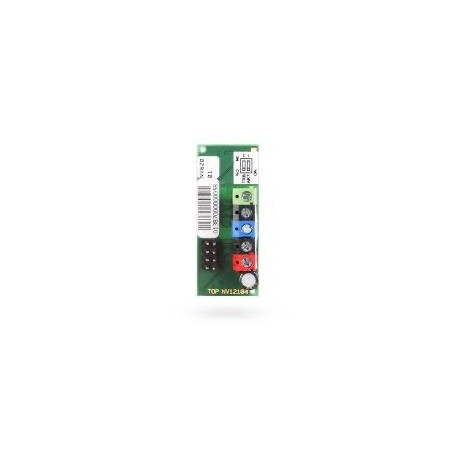

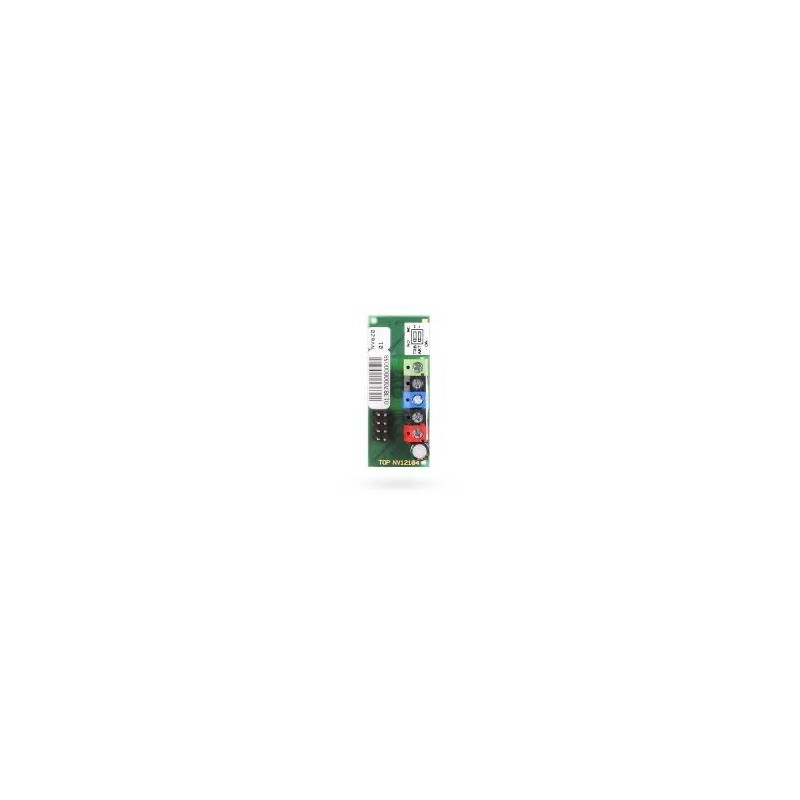

GS-208-CO Žičani modul za povezivanje Ei208W(D) CO detektora

GS-208-CO

Novi proizvod

JABLOTRON ALARMS S.A.

GS-208-CO je plug‑in žični modul za izravnu integraciju u samostalne CO detektore Ei208W ili Ei208DW. Pruža galvanijski odvojene ALM i TRB kontakte (DIP izbor NO/NC) za povezivanje s alarmnim ili drugim sustavima, zahtijeva vanjsko napajanje 9–15 V DC.

Više detalja

Više informacija

GS-208-CO je plug‑in sučelni modul za povezivanje samostalnih detektora ugljičnog monoksida Ei208W i Ei208DW s konvencionalnim alarmnim centrima ili drugim uređajima. Modul prenosi informacije o alarmu i stanju kvara putem odvojenih žičanih izlaza bez izmjene osnovne funkcije detektora.

Izlazi su galvanijski odvojeni (floating outputs) od elektronike detektora, što omogućuje sigurno spajanje na vanjske sustave bez uzroka zemljospojnih smetnji. Dostupna su dva neovisna kontakta: ALM (alarm) i TRB (manipulacija / kvar / kraj radnog vijeka). ALM ostaje aktivan dok detektor prijavljuje opasnu koncentraciju CO; pri uspješnoj samoprovjeri može se pojaviti kratkotrajni ALM impuls.

Modul se ne napaja iz interne baterije detektora – treba ga napajati izvana (12 V BUS ili odgovarajući izvor 9–15 V DC). Priključci na modulu: +12V, GND (napajanje), TRB, COM, ALM. DIP prekidači omogućuju izbor tipa kontakata (NO/NC) za ALM i TRB; tvornička postavka kontakata je NC.

Tijekom instalacije upotrijebite priloženi silikonski umetak za uredno vođenje kabela i sprječavanje neželjenog protoka zraka kroz kućište detektora. Pazite na pravilno pospremanje kabela kako modul ne bi bio istisnut iz priključka. Montažu i ožičenje treba izvesti ovlašteni i certificirani tehničar.

Tehničke specifikacije

  • Napajanje: 9 – 15 V DC / 5 mA
  • Dimenzije: 48 × 19 × 14 mm
  • ALM, TRB izlazno opterećenje: 100 mA / 24 V DC
  • Terminali: +12V, GND, TRB, COM, ALM
  • Klasa okoliša (EN 50131-1): II – unutarnje (general)
  • Radna temperatura: -10 °C do +40 °C
  • Usklađenost: EN 50130-4, EN 55022, EN 50581

Proizvođač: JABLOTRON ALARMS a.s.. GS-208-CO je predviđen za žičanu integraciju Ei208W/Ei208DW gdje su potrebni izolirani alarmni i greški kontakti bez izmjene primarne funkcije detektora.
