Mjerač potrošnje el. en. JA-150EM-DIN

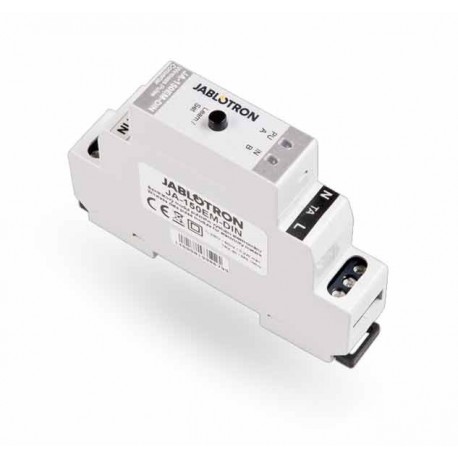

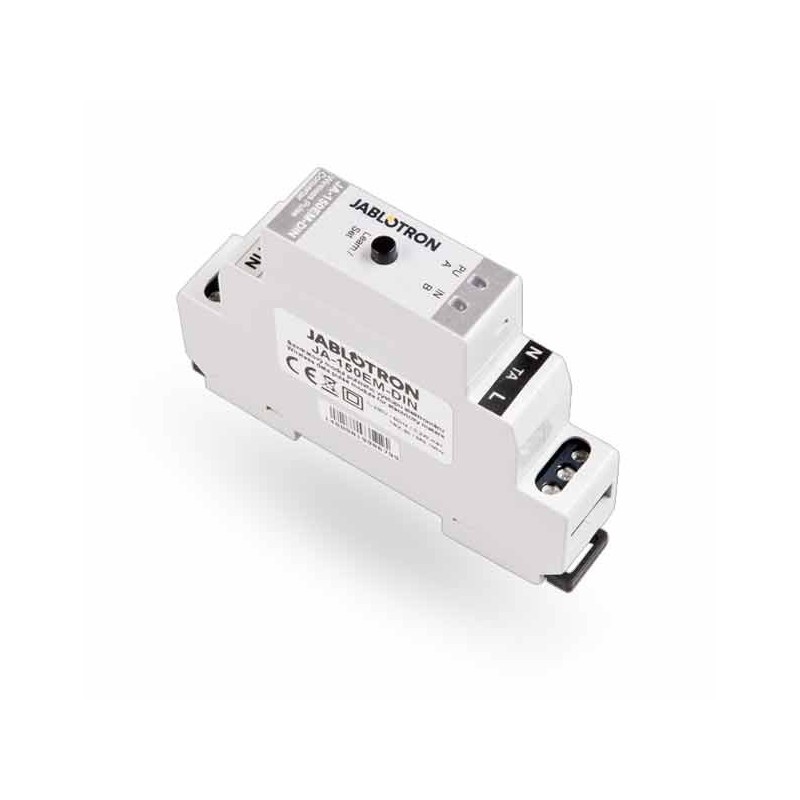

JA-150EM-DIN — bežični modul za impulzni izlaz elektromjera

JA-150EM-DIN je DIN-skinuti modul tvrtke Jablotron namijenjen za informativno očitavanje stanja električnog brojila i prijenos tih podataka putem upravljačke centrale na MyJABLOTRON web samo­uslugu. Modul pretvara standardni impulsni (S0) izlaz brojila u bežični prijenos i može istovremeno razlikovati dvije tarife te prihvatiti dodatni nezavisan ulaz za nadzor (npr. otvaranje ormarića).

Uređaj se napaja direktno iz mreže: 230 V / 50 Hz, s nominalnom potrošnjom približno 0.5 W (maks. 1.2 W). Električni ulazi IN i PU su niskonaponski, galvanijski odvojeni od mreže (operativno 5 V, maksimalno 30 V DC, maksimalna duljina priključnog kabela 3 m). Ulaz PU je kompatibilan sa S0 izlazom klase B prema EN 62053-31; ulaz TA podržava udaljeno tarifiranje do 230 V AC.

Bežična komunikacija radi na 868.1 MHz koristeći Jablotron protokol, s ugrađenim radio‑modulom TRX-30 i internom antenom. Postoji mogućnost priključenja vanjske antene tipa AN-868 za slučajeve slabijeg prijema.

Tehničke značajke

• Napajanje: 230 V / 50 Hz (klasa zaštite II)
• Potrošnja: ≈0.5 W tipično, max 1.2 W (230 V AC); max struja 10 mA
• Radna frekvencija: 868.1 MHz, radio modul TRX-30
• Ulazi: IN (5 V, galvanski odvojen), PU (S0 klase B, 5 V, galvanski odvojen), TA (do 230 V AC)
• Dimenzije: 68 × 96 × 18 mm (1 DIN modul)
• Radna temperatura: −20 až +60 °C; prednja zaštita IP40
• Usklađenost: ERC REC 70‑03, ETSI EN 300 220‑1, EN 50130‑4, EN 55022, EN 60950‑1

Zahvaljujući integraciji s MyJABLOTRON, očitanja su dostupna u web samo­usluzi i aplikaciji te se mogu koristiti za praćenje potrošnje i obavještavanje o prekoračenjima. JA-150EM-DIN pogodna je opcija kada je cilj dinamično pratiti potrošnju bez dodatnog žičnog povezivanja između brojila i centralne jedinice.
