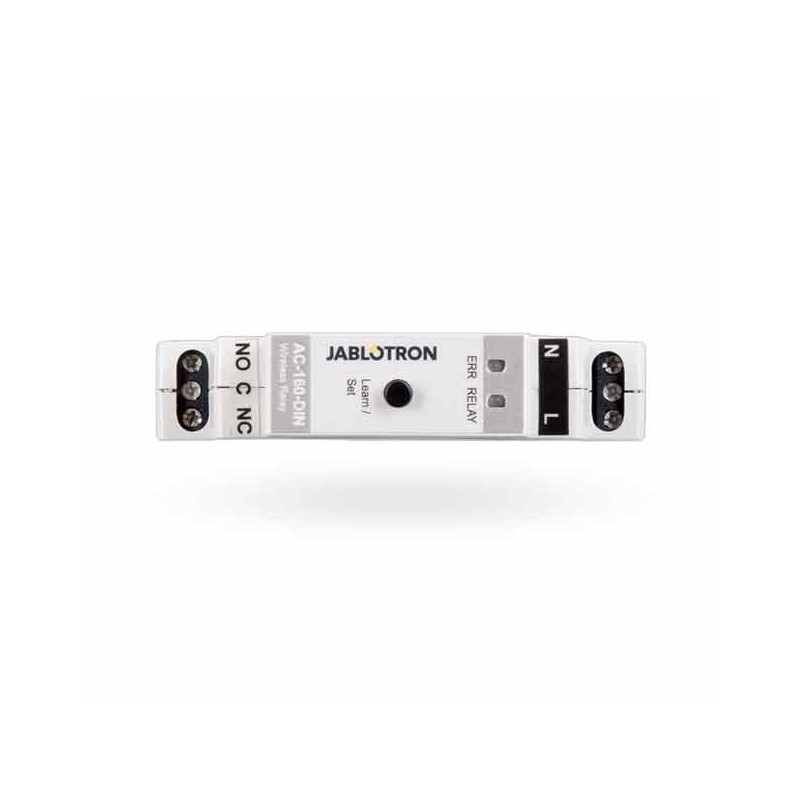

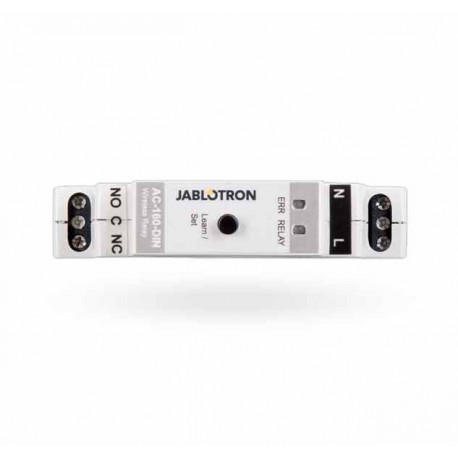

Modul za upravljanje AC-160-DIN

AC-160-DIN je bežični multifunkcijski relej namijenjen montaži na DIN‑šinu. Uparen s upravljačkom jedinicom JABLOTRON 100+ kopira odabrane PG izlaze, a može raditi i kao samostalan uređaj koji reagira na aktivaciju jednosmjernih uređaja serije JA‑15x.

Relej pruža galvanski i sigurnosno odvojen kontakt za prekidanje opterećenja 230 V (maks. 16 A za rezistivne terete). Namijenjen je za upravljanje rasvjetom i drugim potrošačima; za induktivna/kapacitivna opterećenja vrijednost je ograničena na 8 A, a za halogene izvore do 1000 W.

Radni načini (izbor po uređaju/PG izlazu):

• NATURAL (extended copy) – kopira stanje komandnog izvora;
• IMPULSE – jednokratni impuls;
• STATUS CHANGE – promjena statusa pri svakoj aktivaciji;
• SWITCH OFF – isključi napajanje potrošača preko releja;
• BLOCK – zamrzavanje rada releja.

Uređaj sadrži tipku za ručno mijenjanje stanja, mogućnost ažuriranja firmwarea putem micro‑USB priključka te internu antenu uz mogućnost spajanja vanjske antene tipa AN‑868. Može se naučiti do 64 JA‑15x uređaja u autonomnom načinu rada; u sustavu zauzima jednu poziciju.

Osnovne tehničke karakteristike:

• Napajanje: 230 V / 50 Hz
• Potrošnja (min/max): 0.5 W / 1.7 W
• Frekvencijsko područje: 868.1 MHz (Jablotron protokol)
• Kontakt: max. 250 V AC; rezistivno max. 16 A; induktivno/kapacitivno max. 8 A; halogeni max. 1000 W; min. DC prekidna snaga 0.5 W
• Preporučene žice: max. 2×1.5 mm² ili 1×2.5 mm²
• IP: IP‑20 (IP‑40 s prednjim poklopcem)
• Dimenzije: 18 × 90 × 64 mm; masa: 65 g
• Radna temperatura: -10 °C do +40 °C, relativna vlaga do 75 % (bez kondenzacije)

Prednost AC‑160‑DIN je jednostavna integracija u postojeći JABLOTRON sustav ili brzo postavljanje kao samostalni kontrolni relej. Prilikom upravljanja motorima ili snažno induktivnim opterećenjima koristite odgovarajuće pomoćne uređaje (npr. kontaktore) jer je maksimalna dopuštena struja za induktivne terete 8 A.
