> >>>Izlazni modul sa relejem JB-110N

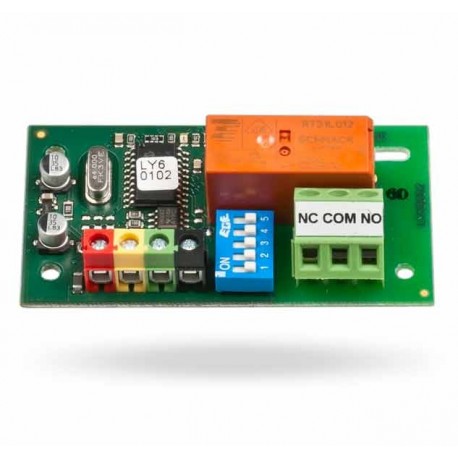

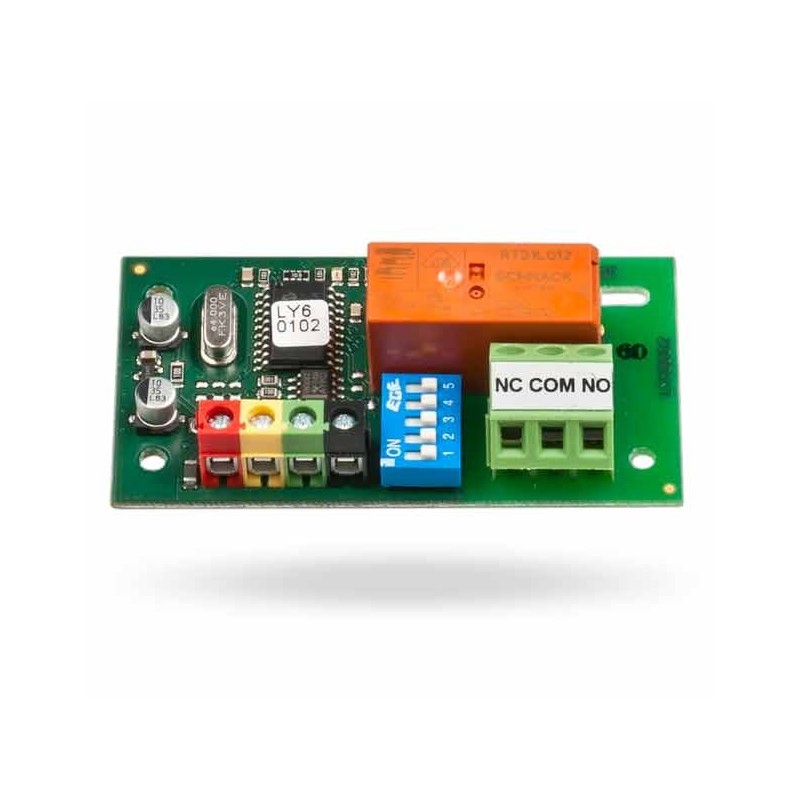

JAB Modul, izlazni, sa relejem, BUS JB-110N za JA-100+ sustave Prikaži uvećano

Izlazni modul sa relejem JB-110N

JB-110N

Novi proizvod

JABLOTRON ALARMS S.A.

BUS PG izlazni modul za JABLOTRON 100+ sustave. Nudi jedan elektromehanički relejni izlaz s NO/NC konfiguracijom i opterećenjem do 16 A. PG-adresa se postavlja DIP-prekidačem; napaja se s kontrolnog panela preko BUS-a (12 V).

Više detalja

Više informacija

JB-110N je BUS PG izlazni modul namijenjen sustavu JABLOTRON 100+. Modul pruža jedan prekidač izlaznog releja koji omogućuje upravljanje rasvjetom, ventilatorima i drugim električnim potrošačima.

Relej je moguće konfigurirati u NO (normalno otvoreno) ili NC (normalno zatvoreno) stanje, a odgovarajući PG‑izlaz (PG 1–128) postavlja se pomoću DIP-prekidača. Modul se napaja s kontrolnog panela preko BUS vodova (12 V DC, rozsah 9–15 V) i ne zauzima adresu u sustavu.

Ključne tehničke značajke:

  • Napajanje: BUS 12 V DC (9…15 V)
  • Potrosnja: 5 mA (relej isključen) / 45 mA (relej uključen)
  • Relej – maksimalno preklopno napona: 250 V AC
  • Maks. struja (rezistivno): 16 A; induktivno (cosφ=0.4): 8 A
  • Minimalna prihvatljiva preklopna snaga (DC): 0,5 W
  • Dimenzije: 78 x 40 x 20 mm; masa: 34 g

Modul se montira u JA‑19xPL montažnu kutiju ili u ormar kontrolnog panela da bi bila zadovoljena zaštita klase II. Ugradnju i priključke smije izvoditi isključivo ovlašteni i educirani tehničar. JB-110N je pogodan za jednostavno i pouzdano upravljanje opterećenjima u okviru JABLOTRON 100+ instalacija.

Pribor

  • JAB Kutija za instalaciju modula JA-190PL

    Referenca: JA-190PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-190PL

    JA-190PL je višenamjenska ABS montažna kutija za module JABLOTRON 100. Kompaktne dimenzije 90 × 90 × 34 mm, s otvorima za provođenje kabela i pozicijama za pričvršćivanje modula. Kućište IP40, električna izolacija do 400 V.

  • Kutija za instalaciju modula JA-194PL

    Referenca: JA-194PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-194PL

    JA-194PL je srednja instalacijska kutija za Jablotron module, opremljena prednjim i stražnjim tamperom. Pogodna za ulazne/izlazne module, pojačala signala i čvorišta; montaža na zid ili izravno na podometnu kutiju KU-68. Dimenzije: 182×132×45 mm.

  • JAB Kutija za instalaciju modula - JA-195PL sa tamperom

    Referenca: JA-195PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija sa tamperom JA-195PL

    JA-195PL je višenamjenska montažna kutija za Jablotron module, opremljena prednjom i stražnjom tamper sklopkom. Dimenzije 102 × 102 × 34 mm; pogodna za ulazne i izlazne module te razbočivače.
