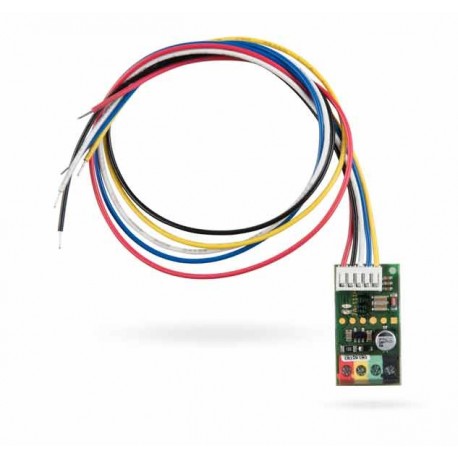

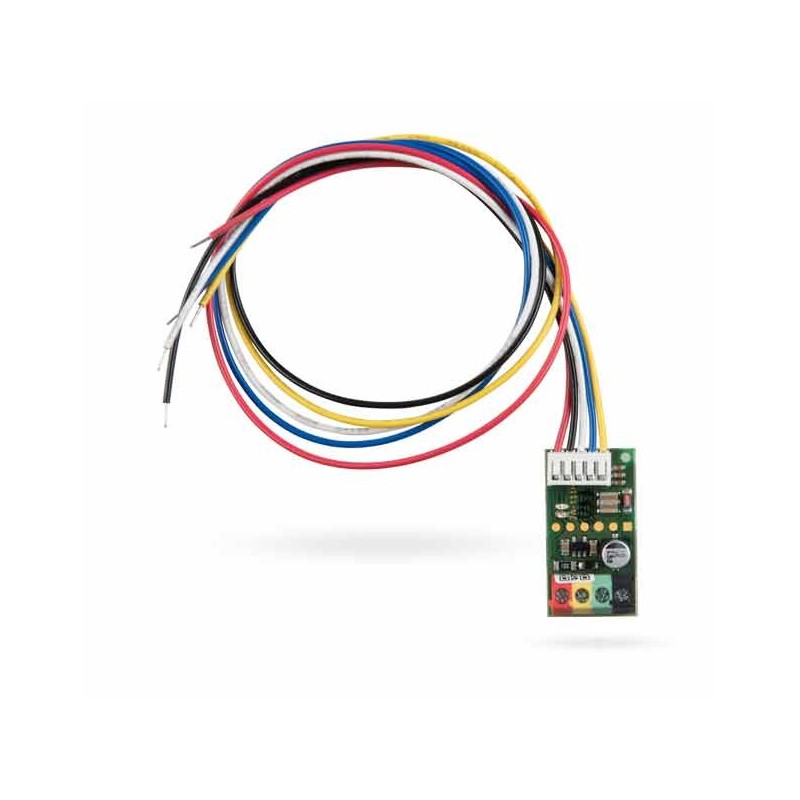

Modul za kontrolu sustava JA-111H-AD TRB

JA-111H-AD TRB je namjenski BUS modul za povezivanje i napajanje vanjskih kontrolnih uređaja (kontaktni ili impulsni izlazi) u sustav JABLOTRON 100+. Modul je adresabilan i zauzima jednu adresu u sustavu.

Modul ima tri ulaza: prvi je fiksno predviđen kao tamper (sabotaža), drugi je programabilan za više vrsta signala ( NC/NO / impuls ), a treći ulaz može prijavljivati kvar povezanog uređaja ili se koristiti kao drugi upravljački vodič s fiksnim “Unset” signalom. Modul podržava impulsno dvovodično upravljanje i statusno jednovodično upravljanje.

JA-111H-AD TRB može kontrolirati programibilne PG izlaze centra te omogućuje postavljanje minimalnog vremena uključenja kontrolera u rasponu 0,1 s – 300 s. Napajanje dolazi iz BUS vodova centrale (12 V DC; 9…15 V). Maksimalni dopušteni izlazni tok za priključeni uređaj iznosi 50 mA. Nominalna potrošnja modula do 8 mA, maksimalno do 12 mA (bez potrošnje spojenih uređaja).

Dimenzije modula su 16 × 30 × 12 mm, masa približno 8 g. Modul je predviđen za ugradnju unutar standardnog žičanog detektora ili u zaštićenu montažnu kutiju; produženje vodova moguće je do 3 m. Modul je klasificiran kao sigurnosna razina 2, okolišna klasa II, radna temperatura −10 °C do +40 °C.

Napomene za ugradnju: modul treba instalirati ovlašteni ili certificirani tehničar. Prije spajanja isključiti napajanje BUS‑a; izlaz za napajanje nije zaštićen od preopterećenja.

• Kompatibilnost: JABLOTRON 100 / JABLOTRON 100+
• Funkcije: napajanje vanjskog uređaja, tamper, detekcija kvara, kontrola PG, podesivo vrijeme aktivacije
• Tehnički podaci: BUS 12 V DC (9…15 V), nominalna potrošnja ≤8 mA, max ≤12 mA, max izlaz za uređaj 50 mA
