> >>>Modul proširenja JA-111H TRB

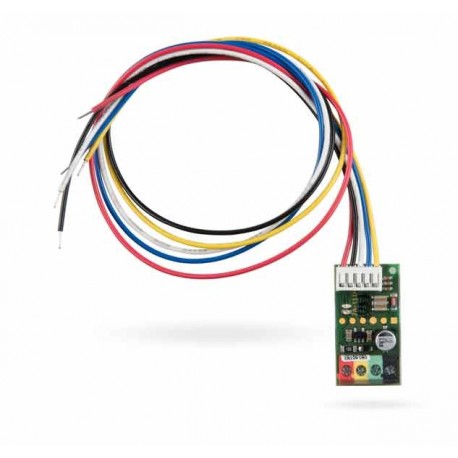

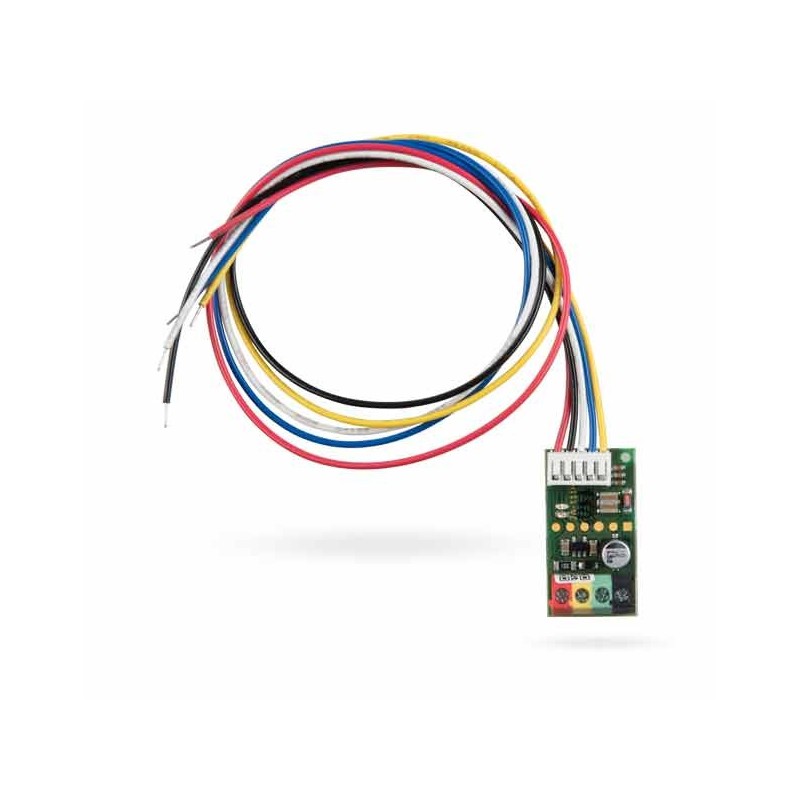

Modul proširenja za žične detektore JA-111H TRB Prikaži uvećano

Modul proširenja JA-111H TRB

JA-111H TRB

Novi proizvod

JABLOTRON ALARMS S.A.

JA-111H TRB je BUS modul za integraciju žičanih detektora u sustav JABLOTRON 100+. Omogućava napajanje detektora (maks. 50 mA), prijavu alarma, tampera i kvara/maskiranja te podržava latch i impulsni način aktivacije.

Više detalja

Više informacija

JA-111H TRB je sabirnički (BUS) modul namijenjen za priključak žičanih detektora s kontaktnim (NC/NO) ili impulsnim izlazima na sustav JABLOTRON 100+. Modul istovremeno osigurava napajanje detektora i prijavljuje stanje alarma, sabotaže (tamper) te kvar ili "masking" kod detektora s protiv‑maskiranjem.

Modul ima tri ulaza: fiksni tamper, ulaz za alarm i ulaz za prijavu kvara/maskiranja. Podržava rad u režimu zadržavanja statusa (latch) ili u impulsnom načinu. Minimalno vrijeme aktivacije za pokretanje alarma moguće je postaviti u rasponu 0.1 s – 300 s.

Napajanje: BUS 12 V DC (9…15 V). Nominalna potrošnja modula iznosi 8 mA (potrebno uzeti u obzir i potrošnju priključenog detektora), maksimalna potrošnja 12 mA za potrebe odabira kabela. Maksimalna dozvoljena struja dostupna za priključeni detektor iznosi 50 mA; izlaz napajanja modula nije zaštićen od preopterećenja.

JA-111H TRB je vrlo kompaktan (16 × 30 × 12 mm, težina 8 g) i može se ugrađivati izravno u kućište detektora ili montirati izvan njega uz korištenje produžnih kabela. Modul može poslužiti i za povezivanje CT-01 detektora za rolete te za upravljanje programiranim PG izlazima sustava.

Modul je adresabilni uređaj sustava JABLOTRON 100+ i zauzima jednu adresu na BUS‑u. Klasifikacija: sigurnosna razina 2 / okolišna klasa II (prema EN 50131‑1, EN 50131‑3, ACE tip B), primjenjivo pri ugradnji u odgovarajuće certificirano kućište.

Napomena za instalatere: JA-111H TRB treba instalirati obučen tehničar ovlaštenog distributera; pri spajanju uvijek isključiti napajanje sustava i paziti na ograničenje struje priključenih uređaja.

Preuzimanje

EU certifikat JA-111H TRB

Certifikat Europske unije o sukladnosti proizvoda s usklađenim europskim normama.

Preuzimanje (1.53M)

Dekl. o sukladnosti JA-111H TRB

Europska deklaracija proizvođača o sukladnosti proizvoda s europskim normama.

Preuzimanje (170.05k)

Teh. specifikacija JA-111H TRB

Detaljna tehnička specifikacija proizvoda.

Preuzimanje (183.31k)

Pribor

  • JAB Kutija za instalaciju modula JA-190PL

    Referenca: JA-190PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-190PL

    JA-190PL je višenamjenska ABS montažna kutija za module JABLOTRON 100. Kompaktne dimenzije 90 × 90 × 34 mm, s otvorima za provođenje kabela i pozicijama za pričvršćivanje modula. Kućište IP40, električna izolacija do 400 V.

  • Kutija za instalaciju modula JA-194PL

    Referenca: JA-194PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-194PL

    JA-194PL je srednja instalacijska kutija za Jablotron module, opremljena prednjim i stražnjim tamperom. Pogodna za ulazne/izlazne module, pojačala signala i čvorišta; montaža na zid ili izravno na podometnu kutiju KU-68. Dimenzije: 182×132×45 mm.

  • JAB Kutija za instalaciju modula - JA-195PL sa tamperom

    Referenca: JA-195PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija sa tamperom JA-195PL

    JA-195PL je višenamjenska montažna kutija za Jablotron module, opremljena prednjom i stražnjom tamper sklopkom. Dimenzije 102 × 102 × 34 mm; pogodna za ulazne i izlazne module te razbočivače.
