> >>>Modul BUS proširenja -16 ulaza JA-116H

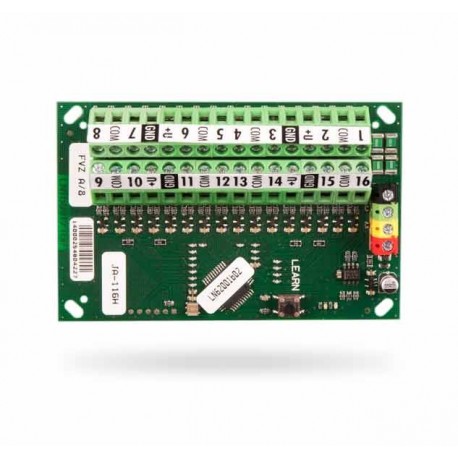

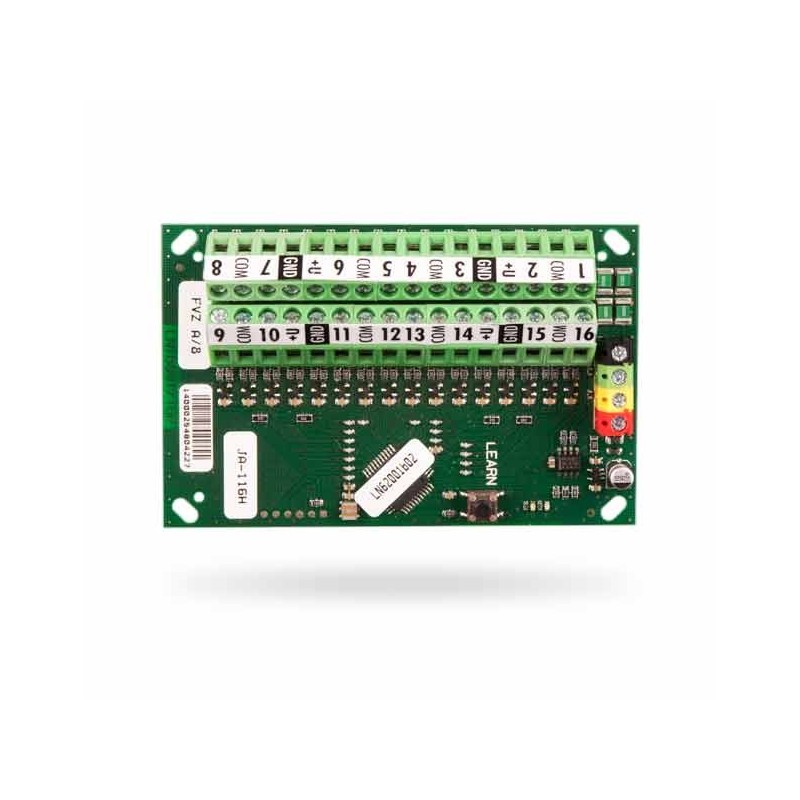

JAB Modul proširenja -16 ulaza BUS JA-116H Prikaži uvećano

Modul BUS proširenja -16 ulaza JA-116H

JA-116H

Novi proizvod

JABLOTRON ALARMS S.A.

JA-116H je BUS ekspander za JABLOTRON 100+ koji omogućava napajanje i povezivanje do 16 konvencionalnih žičanih detektora s kontaktnim izlazima. Ulazi se mogu konfigurirati kao jednobalansirani ili dvobalansirani (NC/NO); podržani otpornici: 1k, 2k2, 3k3, 4k7, 5k6, 10k. Montaža u JA-106K ili u tamper-zaštićenu instalacijsku kutiju; modul zauzima 16 adresa u sustavu.

Više detalja

Više informacija

JA-116H je namijenjen za proširenje ulazne logike JABLOTRON 100+ sustava kada je potrebno povezati i napajati konvencionalne žičane detektore s kontaktnim izlazima. Modul omogućava centralizirano napajanje detektora sa +U/GND priključaka i digitalno očitavanje stanja do 16 pojedinačnih ulaza preko BUS sabirnice.

Svaki od 16 ulaza može se zasebno programirati kao jednobalansirani ili dvobalansirani ulaz te kao NC ili NO kontakt, što omogućava integraciju širokog spektra konvencionalnih senzora i kontakata. Za uravnotežene petlje dostupne su standardne vrijednosti završnih otpornika: 1k, 2k2, 3k3, 4k7, 5k6 i 10k.

Pri napajanju detektora važno je uračunati potrošnju uređaja u ukupni proračun rezervne snage sustava. Maksimalno prihvatljivo opterećenje jednog +U/GND izlaza iznosi 100 mA, a ukupno je dostupno 4 × 100 mA za sve izlaze zajedno.

Modul se može ugrađivati izravno u kućište kontrolne jedinice JA-10xKx (npr. JA-106K) ili u drugu instalacijsku kutiju zaštićenu tamper kontaktom; u tom slučaju uređaj zadovoljava sigurnosnu klasifikaciju GRADE 2 / ENVIRONMENTAL CLASS II. Upravljačka LED i tipka LEARN omogućavaju prijavu (enrolment) modula u sustav.

  • Napajanje: 12 V (9–15 V)
  • Kućna potrošnja (quiescent): ≈ 3 mA; maksimalna potrošnja: ≈ 30 mA
  • Broj ulaza: 16 (jedno-/dvobalansirani, NC/NO)
  • Podržani otpornici: 1k, 2k2, 3k3, 4k7, 5k6, 10k Ω
  • Dimenzije: 102 × 66 × 20 mm; težina: 80 g
  • Radni raspon temperature: −10 °C do +40 °C

Preporuka: montažu i enrolment u sustav obavi ovlašteni tehničar. Prije instalacije provjerite dokumentaciju i dodajte potrošnju priključenih detektora u izračun rezervnog napajanja.

Preuzimanje

Europski certifikat JA-116H

Certifikat Europske unije o sukladnosti proizvoda s usklađenim europskim normama.

Preuzimanje (1.53M)

Dekl. o sukladnosti JA-116H

Europska deklaracija proizvođača o sukladnosti proizvoda s europskim normama.

Preuzimanje (169.95k)

Tehnička specifikacija JA-116H

Detaljna tehnička specifikacija proizvoda.

Preuzimanje (182.34k)

Uputa proizvođača JA-116H

Originalna uputa za instalaciju i održavanje koja se isporučuje uz proizvod.

Preuzimanje (912.35k)

Pribor

  • JAB Kutija za instalaciju modula JA-190PL

    Referenca: JA-190PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-190PL

    JA-190PL je višenamjenska ABS montažna kutija za module JABLOTRON 100. Kompaktne dimenzije 90 × 90 × 34 mm, s otvorima za provođenje kabela i pozicijama za pričvršćivanje modula. Kućište IP40, električna izolacija do 400 V.

  • Kutija za instalaciju modula JA-194PL

    Referenca: JA-194PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija za instalaciju modula JA-194PL

    JA-194PL je srednja instalacijska kutija za Jablotron module, opremljena prednjim i stražnjim tamperom. Pogodna za ulazne/izlazne module, pojačala signala i čvorišta; montaža na zid ili izravno na podometnu kutiju KU-68. Dimenzije: 182×132×45 mm.

  • JAB Kutija za instalaciju modula - JA-195PL sa tamperom

    Referenca: JA-195PL

    Proizvođač: JABLOTRON ALARMS S.A.

    Kutija sa tamperom JA-195PL

    JA-195PL je višenamjenska montažna kutija za Jablotron module, opremljena prednjom i stražnjom tamper sklopkom. Dimenzije 102 × 102 × 34 mm; pogodna za ulazne i izlazne module te razbočivače.
